近年来，随着我国机械设备制造业的崛起，同时带动了转盘轴承行业的不断发展和进步，使得四点接触球转盘轴承被广泛使用于食品机械灌装机械、环?；档攘煊?。在回转式输送机、中小型起重机、焊接操作机和挖掘机等工程机械上也均可使用。但对于
四点接触球转盘轴承的内部结构不是很了解，今天小编就给大家详细讲解下四点接触球转盘轴承结构组成及类型形式。
一、四点接触球转盘轴承概述
四点接触球转盘轴承也叫
四点接触球回转支承，它是一种能够同时承受较大的轴向载荷、径向载荷和倾翻力矩等综合载荷，集支承、旋转、传动、固定等多种功能于体的特殊结构的转盘轴承。单排四点接触球式转盘轴承由两个座圈组成，重量轻、结构紧凑、钢球于圆弧滚道四点接触。
在轴向载荷和倾覆力矩共同作用下，几乎所用钢球均参与承受载荷。当承受纯轴向载荷作用下，钢球与内外圈滚道分别为单点接触。当径向载荷超过定值时，钢球与内外圈滚道分别有两点接触，此时，磨损和摩擦力矩将增大。为应对各种工况条件下产生的不同轴向力、倾覆力矩和径向力的组合，接触角可以做相应调整。
二、四点接触球转盘轴承的结构组成

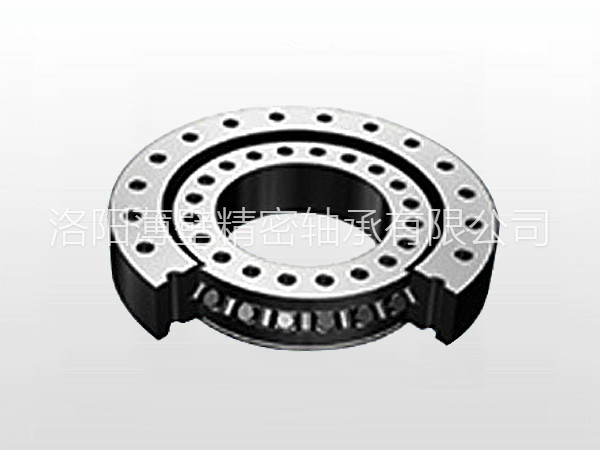

四点接触球转盘轴承的结构主要有内圈、外圈、单排钢球、保持架(或隔离块)、密封装 置等零件组成。其结构特点是球与滚道接触角一般取45°。
四点接触球转盘轴承内圈、外圈有整体式和分体式结构。整体式套圈的刚性相对较强，分体式调整方便，分体式结构在产品出厂前已通过螺栓将两个分体圈连接在起。
四点接触球转盘轴承通常有保持架(或隔离块)，只有在载荷较大时采用满装球式结构，满装球式四点接触球轴承承载能力大，但摩擦阻力大，摩擦还容易造成钢球表面产生划痕磨损。
根据安装需要，安装孔可设计成直孔、沉孔、螺纹盲孔、螺纹通孔等。
三、四点接触球转盘轴承形式
四点接触球转盘轴承的基本结构形式有：
标准型四点接触球转盘轴承、内齿式四点接触球转盘轴
承、外齿式四点接触球转盘轴
承、
无齿式四点接触球转盘轴承。
以上就是对四点接触球转盘轴承结构及形式的简单介绍，希望大家看后能有所了解认识，四点接触球转盘轴承适用于以轴向载荷为主，有倾覆力矩，摩擦阻力较小的场合。安装时，要求支撑具有足够的径向刚性。
